電力為大家提供便利，但是一旦出現問題，危害的不僅僅有財產安全還有生命安全。為了更安全有效有保障的使用電力，那么作為電力傳輸的載體，電線電纜便要遵循統一的標準，像電線電纜的顏色編碼并非隨意設定，而是遵循國家統一標準（如GB/T 5023-2008、GB 7947-2010等），其核心作用是區分導線功能、保障電氣安裝與維護的安全高 效，避免因誤接引發觸電、火災等事故。然而不同場景、不同類型的電線電纜，顏色對應規則各有明確要求。

一、交流系統電線電纜顏色

交流系統分為單相（家用為主）和三相（工業、動力用電為主），顏色標識有嚴格規范，其中中性線和保護導體顏色為強制標準，不得隨意替代。

1. 單相交流電路（220V，家用/小型設備）

相線（火線，L）：常用黃色、綠色、紅色中的任意一種，部分場景也可使用棕色（新標準推薦，更貼合國際IEC標準），核心作用是輸送電能，對地電壓約220V，具有危險性，顏色設計以醒目警示為主。

中性線（零線，N）：必須使用淡藍色，是電流回路的返回路徑，在變壓器端已接地，正常情況下對地電壓接近0V，顏色選擇以體現“安全、穩定”為原則，與火線形成鮮明區分。

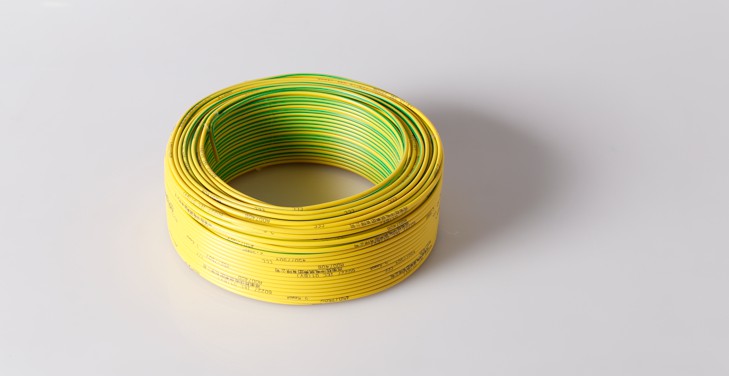

保護導體（地線，PE）：必須使用黃綠雙色，這是全球通用的專用顏色，不允許用單一黃色或綠色替代，也嚴禁作為相線使用。地線不參與正常供電，僅在設備漏電時將電流導入大地，是電氣安全的“生命線”。

2. 三相交流電路（380V，工業/動力用電）

三相電路有三條相線，顏色標識分為傳統標準和新標準，同一工程中需保持統一，不可混用。

相線（L1、L2、L3）：傳統標識為L1相黃色、L2相綠色、L3相紅色，在我國早期電氣安裝中廣泛應用；新標準推薦L1相棕色、L2相黑色、L3相灰色，更符合國際IEC標準，便于與國際接軌。

中性線（N）：同樣強制使用淡藍色，與單相系統一致，若三相系統需引出中性線，顏色不得更改。

保護導體（PE）：依舊為黃綠雙色，與單相、直流系統通用，確保保護功能的統一性和辨識度。

二、直流系統電線電纜顏色

直流系統顏色標識與交流系統不同，主要用于電池、直流設備、新能源等場景，保護地線顏色與交流系統保持一致，便于統一識別。

正極（+）：推薦使用棕色，傳統場景也可使用紅色，與交流火線顏色有一定銜接，便于操作人員快速區分極性。

負極（-）：推薦使用藍色，傳統場景也可使用黑色，與交流中性線顏色區分明確，避免極性混淆。

直流中間線（M）：使用淡藍色，與交流中性線顏色一致，簡化標識記憶難度。

保護導體（PE）：黃綠雙色，與交流系統通用，確保漏電保護功能的一致性。

三、特殊場景電線電纜顏色

除常規交流、直流系統外，控制回路、電子設備、特殊用途電纜的顏色標識有特定要求，部分場景需結合設備說明書確認。

1. 控制回路與電子設備線路

交流控制線路：相線常用紅色或棕色，中性線淡藍色，接地線黃綠雙色，與常規交流系統一致；

直流控制線路：正極棕色或紅色，負極藍色或黑色，信號線常用橙色、白色等，具體需參考 設備規范；

電子設備內部線路：電源正極常用紅色，負極常用黑色，信號線可采用黃、綠、藍等多種顏色，接地線為黃綠雙色或裸銅線，具體含義需查閱設備說明書。

2. 特殊用途導體

PEN導體（保護中性線）：當保護線和中性線合一時，需采用淡藍色絕緣、兩端用黃綠雙色標志，或全長黃綠雙色、標注淡藍色，確保雙重標識清晰。

備用電路導體：常用白色或灰色，具體需符合工程設計要求，便于后續擴容和維護時快速識別。

消防線路：消防設備供電線路通常采用紅色或耐火電纜，消防報警線路需遵循特定顏色要求，突出消防線路的特殊性，便于緊急情況下快速排查。

弱電與智能化線路：樓宇智能化、網絡布線等場景，常用“主色+輔色”組合標識（主色：白、紅、黑、黃、紫；輔色：藍、橙、綠、棕、灰），如白/藍、白/橙等，便于機房和控制中心快速區分多對雙絞線。

除了以上這些使用場景的差異，國際標準與地域也有所不同。

我國標準基本等效采用國際IEC標準，同時不同國家和地區有細微差異，跨國工程或進口設備安裝時需特別注意。

歐洲（IEC衍生體系）：三相相線為棕色（L1）、黑色（L2）、灰色（L3），中性線藍色，接地線黃綠雙色，與我國新標準一致；

美國（NEC規范）：單相火線常用黑色，零線白色或灰色，接地線綠色、黃綠雙色或裸銅線；三相火線為棕色、橙色、黃色，與我國傳統標準差異較大；

澳新、日本標準：三相相線多為棕色、黑色、灰色，中性線藍色，接地線黃綠雙色，與我國新標準和IEC標準接軌。
